合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 池塘由于有機物導致水體表面張力增加而產生了泡沫，如何消除？
> 篩選常用、經濟且可抑制低階煤煤塵的表面活性劑（一）
> ?液層模型：微重力條件下界面張力梯度驅動對流基本流動規律【研究成果】
> 超微量天平測定粗鉍中金、銀含量，精密度高、準確度好
> 不同表面張力和接觸角下膨脹土裂隙的發展演化過程（二）
> 微流控器件結構對水/水微囊形成過程、界面張力的影響規律（二）
> 強紫外線輻射對減縮劑抑制水泥石干縮變形效果研究（四）
> 加入低表面張力活性劑，將自來水廠污泥制備成生物滯留介質海綿土
> 表面張力和重力驅動下液態釬料填充焊縫流動模型構建及效果評估（三）
> 鈦基量子點納米復合高性能解水鎖劑制備及表面張力測定
推薦新聞Info
-
> 溫度和碳碳雙鍵數對脂肪酸酯表面張力的影響（二）
> 溫度和碳碳雙鍵數對脂肪酸酯表面張力的影響（一）
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（一）
> 表面能與表面張力對凍干制劑中“小瓶霧化”現象的影響機制研究
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（一）
> 噻噸酮光敏劑體系：光電轉換與顯色特性的深度解析
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（一）
礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（三）
來源：礦業工程 瀏覽 637 次 發布時間:2025-08-06
2.4.2起泡劑種類及用量
起泡劑種類及用量也會影響礦漿表面張力。因此，在粒度-0.074 mm占比80%、pH=7、礦漿濃度30%、丁基黃藥用量9×10-3 mol/L的條件下，考察起泡劑種類及用量對礦漿表面張力的影響。因丁銨黑藥本身兼具起泡劑和捕收劑的作用，故測試丁銨黑藥對礦漿表面張力的影響時，無需加入丁基黃藥，試驗結果見圖8。
由圖 8 可知：隨著起泡劑用量的增加，黃鐵礦與磁黃鐵礦的表面張力均整體呈下降趨勢。對于黃鐵礦礦漿表面張力的影響，2 號油>HX-609>丁銨黑藥，HX-609 的表面張力雖然不是最低，但 HX-609 達到最低礦漿表面張力所用藥劑用量最少，可以明顯降低藥劑使用成本。對于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>HX-609>2 號油，且三者差值較大，2 號油用量為 3×10-5 mol/L 時可顯著降低礦漿表面張力。
2.5浮選藥劑對硫化礦浮選行為的影響
為考察浮選藥劑對黃鐵礦與磁黃鐵礦浮選行為的影響，選擇丁基黃藥、丁銨黑藥和MA-1 3種捕收劑，2號油、HX-609和丁銨黑藥3種起泡劑，在粒度-0.074 mm占比80%、礦漿濃度30%、pH=7條件下進行試驗。捕收劑種類與用量試驗中，起泡劑為2號油，用量3×10-5 mol/L。起泡劑種類與用量試驗中，捕收劑為丁基黃藥，用量9×10-3 mol/L。試驗結果見圖9、圖10。

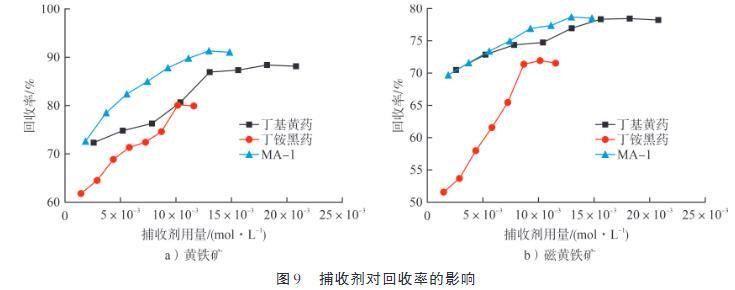

圖9捕收劑對回收率的影響
圖10起泡劑對回收率的影響
由圖9可知：黃鐵礦與磁黃鐵礦的回收率整體均隨著捕收劑用量的增加而逐漸提升；當回收率達到峰值后，繼續增加捕收劑用量，回收率趨于穩定狀態。相較于丁銨黑藥和丁基黃藥，MA-1作為黃鐵礦的捕收劑性能更佳。在磁黃鐵礦的浮選過程中，使用丁基黃藥和MA-1作為捕收劑時，回收率差異不顯著。鑒于實際生產過程中簡化藥劑制度和降低藥劑成本的考量，丁基黃藥更適宜作為磁黃鐵礦捕收劑。
由圖10可知：在起泡劑用量相同條件下，HX-609在提升黃鐵礦回收率方面的效果顯著優于另外兩種起泡劑。對于磁黃鐵礦而言，2號油與HX-609的浮選效果相當。然而，從藥劑成本角度考量，2號油更具有優勢。
2.6礦漿表面張力對硫化礦回收率的影響
在礦漿濃度30%、pH=7、粒度-0.074 mm占比80%條件下，考察不同起泡劑用量下，礦漿表面張力與回收率之間的關系。其中，黃鐵礦的浮選藥劑為MA-1+HX-609，磁黃鐵礦的浮選藥劑為丁基黃藥+2號油。試驗結果見圖11。

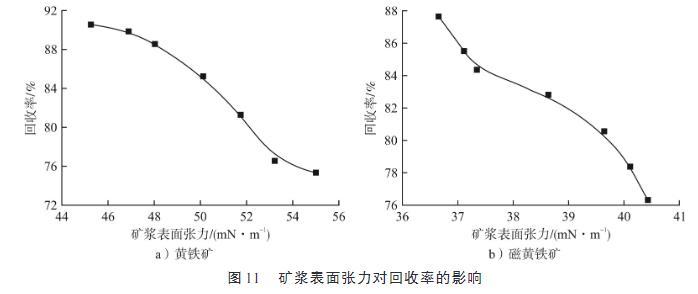

圖11礦漿表面張力對回收率的影響
由圖11可知：礦漿表面張力與回收率之間存在顯著的負相關性，即礦漿表面張力的降低與黃鐵礦和磁黃鐵礦回收率的提高呈正相關。這一現象可歸因于礦漿表面張力在浮選過程中對泡沫形成及其穩定性的影響。具體而言，降低礦漿表面張力可減少泡沫生成過程中的能量消耗，從而促進泡沫的形成。同時，礦漿表面張力的降低亦可減小Plateau邊界與其他泡沫邊界間的壓力差，降低液膜厚度，減小破裂速率，增強泡沫穩定性。因此，礦漿表面張力的降低對于提升黃鐵礦和磁黃鐵礦的回收率具有積極影響。
3結論
1）礦石性質研究結果揭示，礦石金品位為1.60 g/t，硫品位為1.86%，為含金硫鐵礦。黃鐵礦粒度較細，是主要載金礦物；磁黃鐵礦主要嵌布于脈石礦物粒間，少量嵌布在脈石礦物裂隙中，而嵌布于脈石礦物粒間的粒度多大于0.037 mm，磁黃鐵礦與金礦物的關系較為密切，也是主要載金礦物。
2）礦漿濃度試驗揭示，隨著礦漿濃度的增加，礦漿表面張力先降低后上升，黃鐵礦與磁黃鐵礦的最佳礦漿濃度均為30%。從粒度來看，隨著粒度的減小，黃鐵礦礦漿表面張力呈現出明顯的下降趨勢，磁黃鐵礦礦漿表面張力變化不大。伴生礦物試驗揭示，石英、磁黃鐵礦、滑石、閃鋅礦、黃鐵礦、黃銅礦、方鉛礦的礦漿表面張力中，方鉛礦的礦漿表面張力最低。
3）從捕收劑對礦漿表面張力和回收率的影響來看，丁銨黑藥和MA-1是降低黃鐵礦礦漿表面張力的良好捕收劑，同時，浮選試驗表明MA-1為黃鐵礦的最優捕收劑。丁基黃藥對磁黃鐵礦礦漿表面張力的降低效果最為明顯，并且它也是磁黃鐵礦的優良捕收劑。從起泡劑對礦漿表面張力和浮選回收率的影響來看，丁銨黑藥為起泡劑時黃鐵礦礦漿表面張力最低，然而HX-609降低礦漿表面張力至最低點時藥劑用量最少。浮選試驗表明，HX-609在較少用量下即可使黃鐵礦的回收率達到最大值。2號油為起泡劑時磁黃鐵礦的礦漿表面張力顯著低于其他兩種起泡劑，并且2號油可在較少用量下使得磁黃鐵礦的回收率達到峰值。在實際生產中，可以根據礦石性質的不同來科學地調整浮選藥劑制度，在回收率不受影響的情況下，盡可能獲得最大經濟效益。
4）通過考察礦漿表面張力對浮選回收率的影響可知，礦漿表面張力與浮選回收率成反比關系，隨著礦漿表面張力的降低，黃鐵礦與磁黃鐵礦的回收率均顯著增加。這一規律可以用于指導生產實踐，即在硫化礦浮選中，可以嘗試通過降低礦漿表面張力來改善硫化礦的回收效果。
